Tigarbo и другие автобетоносмесители: как искать замену, если старую деталь знают только по внешнему виду

Опубликовано: 25.08.2026

Ремонт тяжелой спецтехники редко проходит в тепличных условиях. Когда из строя выходит автобетоносмеситель, каждый день простоя оборачивается серьезными финансовыми потерями. Ситуация принимает особенно сложный оборот, если нужная деталь уже демонтирована, ее заводской номер нечитаем из-за коррозии или механического износа, а техническая документация на агрегат утеряна. На руках у механика или снабженца остается только физический образец — кусок металла или полимера с характерной геометрией. Задача сводится к поиску точного аналога, опираясь исключительно на визуальные и размерные данные.

Проблема опознания: когда каталог бессилен

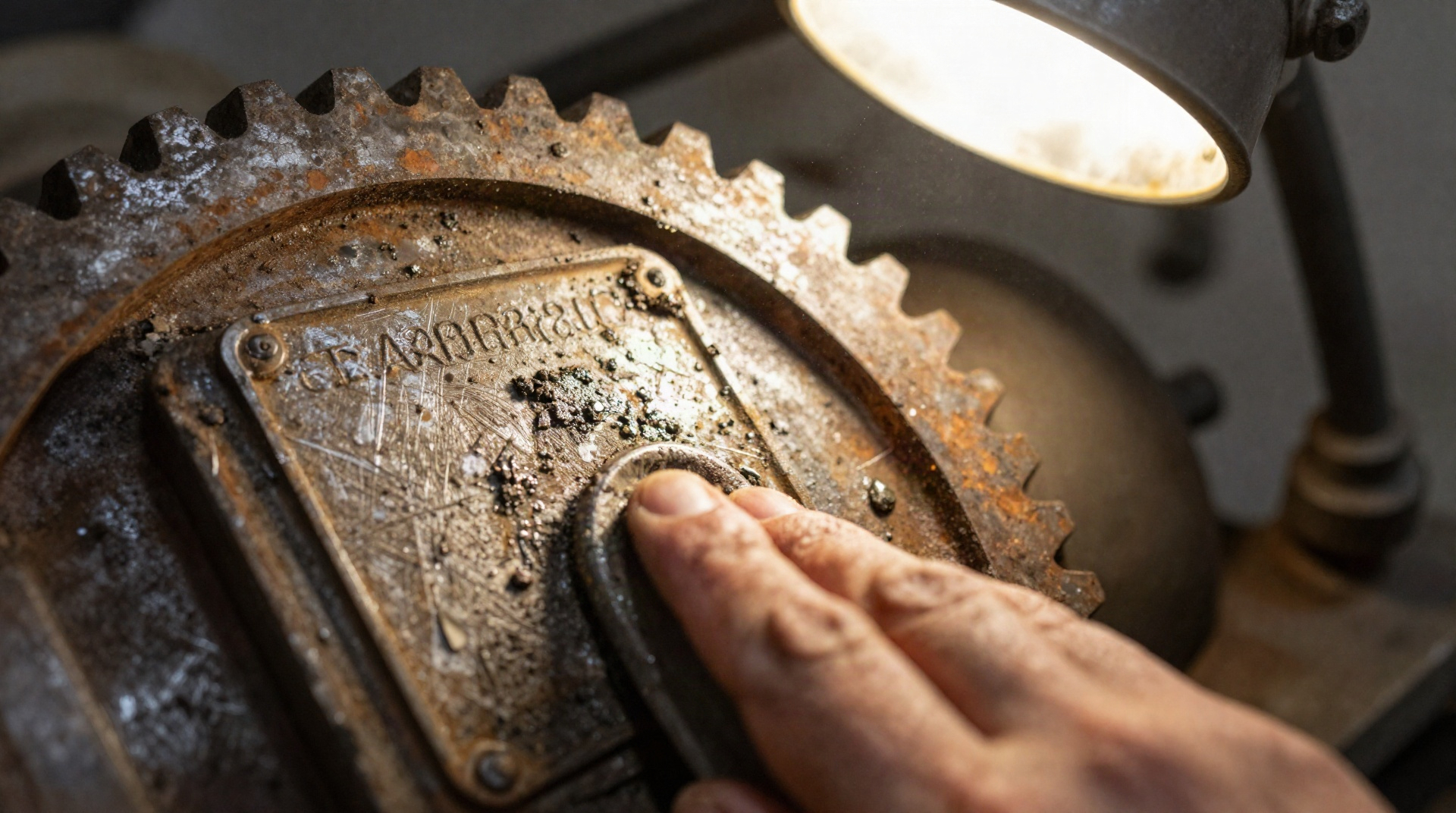

Условия эксплуатации автобетоносмесителей экстремальны. Абразивная смесь, постоянная вибрация, влага и перепады температур разрушают не только сами узлы, но и идентификационные таблички. Шильдики с каталожными номерами отклеиваются, краска с маркировок стирается, заводская гравировка заполняется цементной пылью. Кроме того, миксеры часто подвергаются модернизации: агрегаты меняют местами, ставят компоненты от разных поколений техники или от сторонних производителей. Заводской каталог по VIN или серийному номеру смесителя в таких случаях показывает чертеж оригинальной детали, которой физически уже нет на машине. Приходится включать метод обратного инжиниринга.

Специфика узлов Tigarbo и аналогичной техники

Автобетоносмесители марки Tigarbo, как и множество других моделей на шасси КАМАЗ, МАЗ, SCANIA или Volvo, строятся по классической компоновке. Проблема «неизвестной детали» чаще всего возникает в трех ключевых зонах: гидравлика привода барабана, редуктор и водная система. Визуальный поиск для каждой из них имеет свою специфику.

Гидравлика: почему внешний вид обманчив

Визуально определить модель гидронасоса или гидромотора аксиально-поршневого типа по корпусу почти невозможно — многие из них унифицированы по внешним габаритам. Ключевое отличие кроется во фланцах, шлицах вала и рабочих объемах. Существуют агрегаты с наклонным блоком и с наклонным шайбой. Внешне они схожи, но взаимозаменяемыми не являются. Если деталь известна только по внешнему виду, замерять нужно не общую длину корпуса, а посадочные размеры: диаметр и количество отверстий на фланце, тип и размер шлицевого соединения (число зубьев и модуль).

Планетарные редукторы

Для смесителей Tigarbo характерно использование компактных планетарных редукторов с большим передаточным числом. Если шильдик уничтожен, опознание идет по фланцу крепления к барабану и выходному валу. Существует несколько типоразмеров корпусов, которые визуально похожи, но имеют разный момент сопротивления. Ошибка в выборе на этапе визуального сравнения приведет к тому, что редуктор либо не встанет на посадочные места, либо срежет шлицы при первом же пуске под нагрузкой.

Лопасти и водяные насосы

Внутренние лопасти смесительного барабана часто меняют поштучно. Здесь визуальный метод работает лучше всего, но требует пристального внимания к толщине металла и углу изгиба. Водяные насосы для системы промывки обычно центробежные, и их подбор по внешнему виду требует обязательной сверки диаметров патрубков, направления вращения крыльчатки и размеров посадочного места под электродвигатель.

От визуального сходства к размерному ряду

Главный риск подбора «по глазам» — остановка на внешнем сходстве. Две детали могут выглядеть как близнецы, но иметь разную твердость поверхностного слоя, допуски по посадкам или материал уплотнителей. Чтобы минимизировать ошибку, визуальный анализ должен переходить в строгий размерный контроль. По разгрузочному узлу автобетоносмесителя смотрите подробности: материал помогает сопоставить износ, совместимость и данные для заказа гидролотка.

Алгоритм действий выглядит так:

1. Очистка детали. Перед любыми замерами образец нужно отмыть от бетона и смазки. Часто под слоем грязи на торцах, в глухих отверстиях или на стенках проточек скрывается маркировка — партия, дата выпуска или логотип завода-изготовителя компонента.
2. Составление эскиза. Не нужно быть чертежником, достаточно набросать схему с указанием критических размеров. Особое внимание уделяется радиусам скруглений и фаскам — именно они часто отличаются у визуально похожих деталей.
3. Фиксация посадочных мест. Это те размеры, которые не могут быть «примерно такими же».
4. Определение функциональных зон. Где деталь испытывает трение? Где она воспринимает нагрузку на срез? Это поможет подобрать аналог с правильной термообработкой и избежать установки хрупкой детали на силовой узел.

Инструменты для точного замера

Линейки и рулетки недостаточно для идентификации деталей гидравлических и механических приводов автобетоносмесителей. В арсенале снабженца или механика должны быть:

• Конкретные числовые пределы для этого параметра нужно сверять по документации производителя конкретного исполнения.
• Резьбомер — обязательный инструмент. Путаница между метрической и дюймовой резьбой — классическая ошибка визуального подбора. Шаг резьбы не определить на глаз, а деталь с резьбой M16x1.5 не завернется вместо M16x2.0.
• Шаблоны для шлицевых соединений. Если вал или ступица имеют шлицы, количество зубьев можно посчитать, но профиль (эвольвентный, прямобочный) и модуль требуют проверки по шаблону или хотя бы замера диаметра по вершинам и впадинам.
• Микрометр для проверки толщины стенок и глубины канавок под уплотнительные кольца.

Оригинал, лицензия или сторонний аналог: критерии выбора

Когда размерный профиль детали установлен, встает вопрос о том, какой именно вариант поставить на машину. Рынок предлагает три направления, и у каждого свои границы применимости в ситуации слепого поиска.

Если деталь критически важна (например, вал редуктора или поршень гидронасоса), попытка поставить дешевый неоригинал без точной каталоговой выверки — лотерея. Лицензионные производители часто снабжают свою продукцию таблицами взаимозаменяемости (кросс-референсами), что сильно помогает. Если же сломалась водяная трубка, кронштейн или кожух защитного фартука, сторонний аналог, подобранный по геометрии, отработает без проблем.

Как поставщики решают задачу слепого поиска

Хорошие поставщики запчастей для спецтехники содержат собственные базы размерных чертежей. Если отправить им качественное фото детали с масштабной линейкой на фоне и указать три-четыре ключевых размера, специалист часто способен идентифицировать узел даже без номера. Для популярных смесителей, таких как Tigarbo, многие детали стандартизированы под европейские или азиатские компоненты. Например, гидрораспределители часто собираются на базе стандартных секций Rexroth или Parker, и поиск можно вести по размерам секции и типу золотника.

Еще один метод — поиск по смежным узлам. Если известен номер агрегата, в который вставлена деталь, шанс найти нужную позицию резко возрастает. Так, при поиске манжеты для гидромотора смесителя достаточно знать модель самого мотора, а не артикул уплотнителя. Сальник подбирается по валу и посадочному отверстию в корпусе, а эти размеры открыты в каталогах моторов.

Типичные ошибки при подборе «по картинке»

Практика показывает несколько закономерных ошибок, которые допускают при замене деталей без каталожных номеров.

• Игнорирование направления вращения. Для насосов и редукторов смесителей это критично. Визуально корпуса правого и левого вращения зеркальны. Если не проверить стрелку на корпусе или направление шлицев, новый узел выйдет из строя на первых минутах работы из-за разрушения подшипников или срыва давления.
• Замер изношенной детали. Если замерять посадочный диаметр вала, который работал с биением, полученное значение будет больше реального заводского. Аналог по такому размеру будет болтаться в гнезде. Замеры нужно снимать с неповрежденных участков, а изношенные зоны реконструировать по сопряженной детали.
• Выбор по весу. Распространенный миф, что чем тяжелее деталь, тем качественнее металл. Вес зависит от плотности сплава и объема. Литье из хрупкого чугуна может весить больше кованой стали, но разрушится при первом же ударе о застывший бетонный камень в барабане.
• Пренебрежение уплотнениями. Визуально одинаковое кольцо из нитрильной резины и кольцо из фторкаучука (Viton) неразличимы. Но в среде горячих гидравлических масел неподходящий материал может быстро деградировать, тогда как совместимый с рабочей жидкостью эластомер сохраняет свойства значительно дольше. При подборе ремкомплектов по внешнему виду материал нужно уточнять отдельно.

Цифровые методы: от эскиза до 3D-модели

В сложных случаях, когда деталь имеет нестандартную геометрию (например, кулачок механизма опрокидывания желоба или нестандартный кронштейн), на помощь приходят цифровые технологии. Некоторые производители и крупные сервисные центры предлагают услуги 3D-сканирования изношенных деталей. По облаку точек восстанавливается твердотельная модель, которая сравнивается с базой данных уже выпущенных деталей. Это снижает влияние ошибок ручного измерения сложных криволинейных поверхностей. Для рядовых запчастей это пока экзотика, но для уникальных элементов силовых конструкций смесителей такой метод может быть полезным способом восстановить геометрию для дальнейшей инженерной проверки.

Заключение

Поиск запчасти для автобетоносмесителя, когда известен только ее внешний вид, превращается из интуитивного угадывания в инженерную задачу. Даже на распространённых исполнениях Tigarbo подбор без маркировки нужно вести по узлу, размерам, каталогу и фотографиям, не предполагая взаимозаменяемость заранее. Успех зависит от точности замеров посадочных мест, понимания нагрузок, которые испытывает деталь, и грамотного выбора между оригинальными и аналоговыми компонентами. Методичный подход с очисткой образца, созданием эскиза и сверкой размерных таблиц экономит больше времени, чем слепой перебор вариантов по каталогам наугад.
